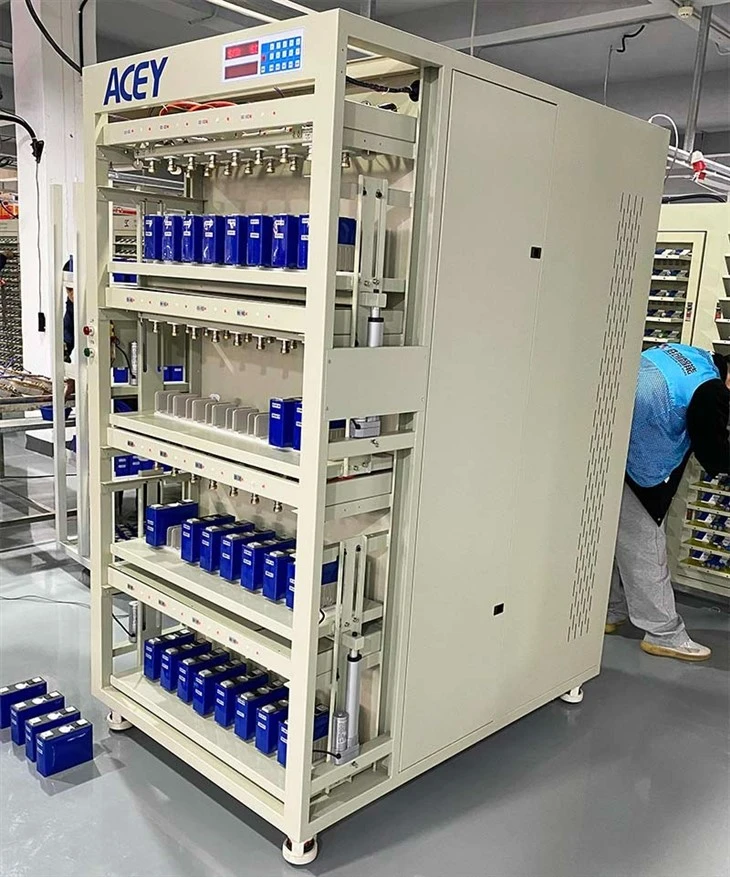

Testador de capacidade de bateria prismática

Número de canais de equipamentos

32 canais

Dimensão externa

Comprimento 1008* largura 750* altura 1700 (O tamanho está sujeito ao modelo real)

Cor do chassi

Cinza-branco padrão/cinza-preto (pode ser personalizado)

Tipo de braçadeira

Braçadeira de cabeça plana para bateria de alimentação

Distância de fixação

81 mm

Especificações da bateria de suporte

Dimensões compatíveis com bateria: comprimento 90-220mm; espessura 15-70mm; altura 80-230mm; distância central da aba da bateria 60-150mm.

Modo de controle de canal

Cada bateria possui uma fonte independente de corrente constante e tensão constante, que é estável e livre de choques, e pode realizar partida, parada, pausa, continuação e proteção.

Cada canal possui circuito de controle de hardware independente de tensão constante e corrente constante.

A precisão da corrente de carga e descarga de cada canal pode ser calibrada automaticamente por software.

Fonte de alimentação funcionando

Sistema trifásico de cinco fios AC380V±10%, 50Hz

Fator de potência

Maior ou igual a 0,99

Taxa de distorção de corrente CA

Menor ou igual a 2%

Índice de Eficiência do Departamento de Energia

Carga maior ou igual a 80%, descarga maior ou igual a 70%

Consumo de energia de trabalho

Menor ou igual a 38KW

Taxa de falha do equipamento

<1%

Ambiente de trabalho

Temperatura -10~40, umidade relativa 80%

Método de resfriamento

Entrada de ar natural, exaustão ascendente

Alarme de fumo

Opcional

Função de proteção da seção de potência

1. Proteção contra limite excessivo de tensão da rede

2. Proteção contra limite excessivo de frequência da rede elétrica

Parâmetros de canais

Faixa de medição de tensão

CC 0~5V

Faixa de tensão da bateria

Carregue CC 0~4,5V; descarga DC 4,5 ~ 1,5 V

Faixa de tensão constante

CC 2 ~ 4,5 V

Precisão de tensão

±{{0}}.5‰RD+0.5‰FS, resolução 0,1mV

Estabilidade de tensão

Menor ou igual a (±1mV)

Intervalo atual

Carregue DC 200mA-200A; Descarga CC 200mA-200A

Precisão atual

±0.5‰RD+0.5‰FS, resolução 1mA

Estabilidade atual

Menor ou igual a (±1mA)

Tempo de subida atual (carga de 90%)

Menor ou igual a 50ms

Tempo de inicialização do canal (90% de carga)

Menor ou igual a 50ms

Função de software

Modo de controle

Trabalho de equipamento de controle de computador, controle de gabinete inteiro, suporte para início de ponto único e comutação de etapa independente, com sistema de digitalização

Modo de comunicação

RS485/TCP

Configurações de processo

32 etapas e 256 ciclos podem ser definidos

Modo de carregamento

Corrente constante; Voltagem constante; corrente e tensão constantes

Condições de corte de carregamento

Tensão, corrente, tempo, capacidade, - △ v

Modo de descarga

Corrente constante, potência constante, resistência constante

Condições de corte de descarga

Tensão, tempo e capacidade

Função de proteção de ponto único

Carregando proteção contra sobretensão, carregando proteção contra subtensão

Descarregando proteção contra sobretensão, descarregando proteção contra subtensão

Proteção de tendência de tensão de carga e descarga

Proteção contra flutuação de tensão

Proteção contra flutuação atual

Proteção de conexão reversa da bateria, modo de proteção de hardware

Proteção contra curto-circuito do tubo de alimentação

Proteção de alarme de capacidade de canal (proteção contra horas extras)

Proteção contra queda de amostragem de tensão

Proteção contra valores discrepantes de tensão

Proteção de outlier de capacidade

Detecção de tensão aberta antes do início do processo, pare o canal cuja tensão aberta excede o limite

Proteção contra desligamento, recuperação de ponto de interrupção de dados

Intervalo de tempo

0-3000 minutos/passo, a unidade de tempo é min

Precisão do tempo

Menor ou igual a ±1‰

Ciclo de inspeção de amostragem

1S-60S opcional

Classificação de células

Classifique por (capacidade, tempo, tensão de circuito aberto, plataforma de descarga, etc.)

Classificação de dados

Pode registrar tensão, corrente, tempo, capacidade, etc., calcular automaticamente a taxa de carga de corrente constante, perda de capacidade, eficiência de descarga, tensão média, tensão mediana, fornecer curva de dados e diagrama de ciclo; pode gerar arquivo de dados em formato texto, excel, word ou mdb.

Função básica do software

1. O software suporta várias conexões, como continuação de pausa manual, continuação de desligamento de software, queda de energia, desconexão na comunicação do equipamento, continuação de parada anormal;

2. Suporta digitalização de código de barras, digitalização de código unidimensional, código QR, digitalização de salto de canal, digitalização de carregamento e outros métodos de digitalização;

3. Armazenamento de dados detalhados de teste local, pode visualizar os dados de teste atuais e dados históricos de cada canal a qualquer momento, ter dados e curvas correspondentes de duas maneiras e suportar relatório Excel em formato único ou em lote, e pode definir os dados automáticos de final de teste exportar de acordo com a necessidade.

4. Apoie a classificação da capacidade e classifique a classificação da bateria;

5. Apoie o julgamento qualificado após o teste e julgue os resultados de aprovação / NG de acordo com a capacidade do ciclo especificado, tensão, tempo e outras informações;

6. Suporta várias etapas de proteção e tensão global, corrente, proteção anormal de temperatura e alarme anormal, suporta sobrecarga da bateria, teste de proteção contra descarga excessiva;

7. Canal de suporte paralelo (conforme equipamento);

8. Conversão de unidade de suporte;

9. Suporta armazenamento em segundo plano do servidor de banco de dados ou acoplamento MES;

10. Proteção off-line de software;
