testador de célula de bolsa

256 canais 5V 1A 2A 3A 5A 6A bolsa de bateria de polímero de lítio testador de célula

O Pouch Cell Tester é usado para testar os parâmetros de formação, capacidade e desempenho de baterias de lítio. É um sistema de teste integrado de bateria mestre-escravo composto por computadores e equipamentos microcomputadores de chip único. Possui estrutura avançada, desempenho confiável, operação conveniente, alta eficiência e desempenho de custo extremamente alto, é um equipamento indispensável de produção e teste para fabricantes de baterias de lítio, fabricantes de subcapacidade e unidades de pesquisa científica.

Estrutura:

1, placa de CPU 1, todo o controle de transmissão unificado do gabinete.

2. Existem 32 placas de corrente constante com oito canais, que são dispostos uniformemente em 4 portas.

3. Existem 16 fontes de alimentação de comutação de carregamento com dois conjuntos de saída, cada um para 2 placas de corrente constante.

4.2 placas de teclado, operação frente e verso frente e verso.

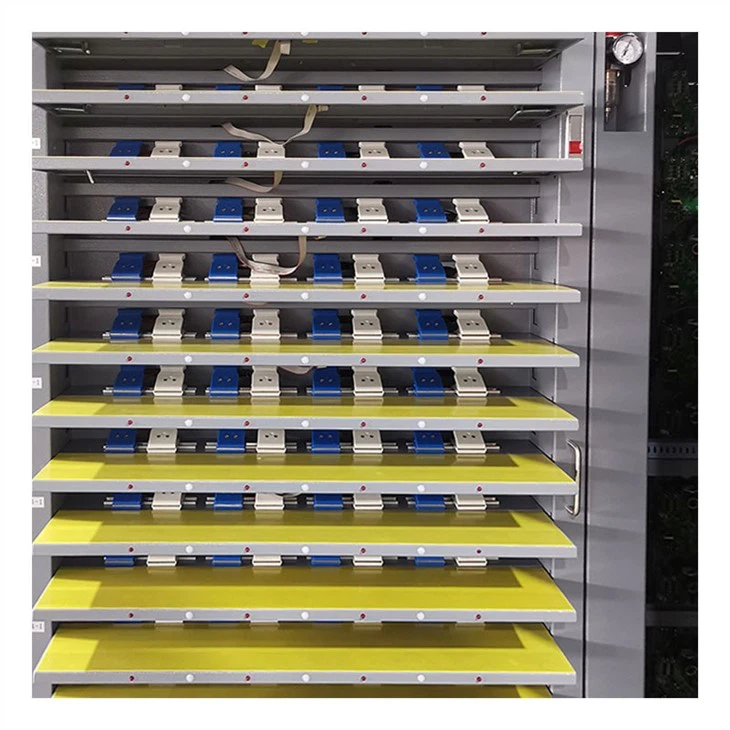

5. Um total de 64 bandejas, a profundidade das bandejas é de 180 mm, isoladas com placas de epóxi, cada bandeja tem 4 canais, suportando os pólos da bateria.

A largura é inferior a 65 mm; Cada canal pode ser conectado com 1 arrasto 6 ou 1 arrasto 8 braçadeiras paralelas.

Características

1. Cada equipamento pode fazer carga de tensão constante de corrente constante e descarga de corrente constante para 512 unidades de célula que está dentro da faixa de tensão.

2. Fonte de alimentação de tensão constante de corrente constante, comutação de corrente constante para tensão constante sem impacto, especialmente adequada para requisitos de carregamento de bateria de íon de lítio.

3. O dispositivo adota o computador de chip único AVR como centro de controle e o circuito de amostragem periférico é usado. Pode ser controlado pelo computador superior. Quando conectado ao computador, a curva de descarga de carga completa de todos os canais pode ser salva, ou pode ser separada do computador superior e operada pelo painel de controle, carga constante de corrente e tensão, teste de descarga de corrente constante, classificação de tempo e outros obras podem ser concluídas.

4. Cada bateria tem sua própria corrente constante independente e fonte de tensão constante, e o loop de autoformação não afeta um ao outro.

5. Um LED é instalado em cada braçadeira de bateria como uma exibição de status operacional e, quando a descarga é concluída, pode ser usado para indicar a classificação da capacidade da bateria.

6. Detecção em tempo real de cada tensão da bateria. ao carregar, primeiro carregamento de corrente constante, quando a tensão da bateria atingir o valor definido, ela será transferida suavemente para o carregamento de tensão constante. quando o tempo definido ou a condição de término atual for satisfeita, o carregamento termina. Quando a corrente constante é descarregada, quando a tensão da bateria é inferior ao valor definido, a descarga termina e o indicador de bateria correspondente acende.

7. Com a função de proteção de desligamento, o fluxo de trabalho original pode continuar a ser executado após o retorno da energia.
